Was ist RAVENNA?

Eine offene Architektur auf Basis standardisierter IP-Protokolle

RAVENNA ist eine offene Technologieplattform für die Übertragung von Echtzeit-Audio über IP-Netzwerke. Sie wurde entworfen, um den strengen Anforderungen der Broadcast-Branche zu genügen, und arbeitet auf Layer 3 des Netzwerk-Stacks. Das bedeutet: RAVENNA-Streams sind gewöhnlicher routbarer IP-Verkehr, der LANs, VLANs und WANs durchqueren kann, statt auf ein einzelnes Switch-Segment beschränkt zu sein. Der Medientransport nutzt RTP, die Synchronisierung beruht auf dem Precision Time Protocol nach IEEE 1588-2008, und Sitzungen folgen SIP/SDP-artigen Beschreibungskonventionen.

Weil RAVENNA eine offene Spezifikation und kein proprietäres Protokoll ist, stammen Implementierungen von vielen unabhängigen Herstellern, und an die Technologie selbst sind keine Lizenzgebühren geknüpft. Ein RAVENNA-System läuft auf Standard-Ethernet-Switches und -Routern ohne spezielle Medien-Hardware im Kern, und Audioverkehr kann mit anderen Diensten eines konvergierten Netzwerks koexistieren, wenn QoS und Multicast sauber geplant sind.

Diese Offenheit weckt aber auch Erwartungen. Die RAVENNA-Performance hängt unmittelbar von der Qualität der zugrunde liegenden IP-Infrastruktur ab; Switch-Pufferung, Verkehrspriorisierung, IGMP-Verhalten und PTP-Planung bleiben damit Teil des Audiosystem-Designs. Teams, die bereits ein gemanagtes Unternehmensnetz betreiben, können RAVENNA-Audio meist darüber tragen, ohne ein paralleles Mediennetzwerk aufzubauen.

• Layer-3-Betrieb: Streams sind routbarer IP-Verkehr, nicht auf eine Switch-Fabric beschränkt.
• Standard-Protokollstack: RTP für Medien, PTP (IEEE 1588-2008) für Zeit, SDP für die Sitzungsbeschreibung.
• Multi-Vendor und lizenzgebührenfrei: Jeder Hersteller kann RAVENNA ohne Royalty-Verpflichtungen implementieren.
• Koexistiert mit bestehenden Netzwerkdiensten, wenn QoS, VLANs und Multicast sauber ausgelegt sind.

Wie RAVENNA zu AES67 passt

RAVENNA und AES67 wurden vom selben Ingenieursproblem geprägt – professionelles Audio zuverlässig über Standard-IP-Netzwerke zu bewegen – und greifen auf dieselben Bausteine zurück: RTP-Medientransport, PTPv2-Synchronisierung und SDP-Sitzungsbeschreibung. Die Designphilosophie von RAVENNA macht seine Implementierungen grundsätzlich AES67-fähig, und die meisten RAVENNA-Geräte stellen neben ihren nativen Fähigkeiten einen AES67-Interoperabilitätsmodus oder AES67-kompatible Profile bereit.

In der Praxis kommt Interoperabilität auf die Konfiguration an. Ein AES67-Austausch erfordert, dass beide Seiten sich auf PTP-Media-Profil und -Domäne, eine kompatible Paketzeit (typischerweise 1 ms oder 48 Samples bei 48 kHz), lineare PCM-Nutzdaten und passendes Multicast-Verhalten einigen. Stimmen diese Parameter, kann ein RAVENNA-Sender einen reinen AES67-Empfänger speisen und umgekehrt. Deshalb wird RAVENNA oft als eine AES67 einschließende Obermenge beschrieben, nicht als Konkurrenz dazu.

Bei Konformitätsaussagen lohnt Präzision. AES67 hat keine formale Zertifizierungsstelle; Aussagen wie „AES67-kompatibel“ sind daher Herstellererklärungen statt unabhängig geprüfter Angaben, und Produkte unterscheiden sich darin, welche optionalen Teile sie implementieren. Für die Beschaffung ist der verlässliche Weg, die Details des Interop-Modus in der Dokumentation jedes Produkts zu verifizieren und die genauen Stream-Parameter während der Abnahmetests zu bestätigen.

„AES67-kompatibel“ ist eine Herstellererklärung, kein Zertifikat. Prüfen Sie Profile, Paketzeiten und PTP-Einstellungen anhand der Produktdokumentation, bevor Sie ein Design abschließen.

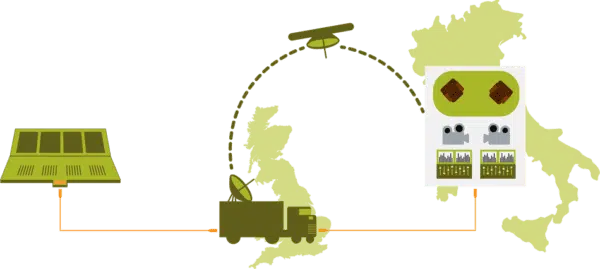

Broadcast-Workflows mit SMPTE ST 2110

In Broadcast-Anlagen ist der nächste Standards-Kontext von RAVENNA SMPTE ST 2110, die Suite, die Video, Audio und Zusatzdaten als getrennte Essence-Streams über IP transportiert. ST 2110-30 definiert digitales PCM-Audio direkt auf AES67 aufbauend, wobei die Konformitätsstufen A, B und C Paketzeit und Kanalzahl einschränken. ST 2110-31 transportiert AES3-kodiertes Audio transparent mit dem AM824-Payload. RAVENNA-Implementierungen unterstützen diese Payload-Typen zusammen mit dem ST-2059-2-PTP-Profil, das Broadcast-Taktanlagen erwarten.

Broadcast-Zuverlässigkeitsanforderungen gehen über jeden einzelnen Stream hinaus. RAVENNA unterstützt Netzwerk-Redundanz, und viele Implementierungen bieten ST-2022-7-artiges nahtloses Protection-Switching: Jeder Flow wird über zwei parallele Netzwerke dupliziert, sodass ein Empfänger selbst dann ein hitless Signal zusammensetzt, wenn ein Pfad vollständig ausfällt. Für missionkritische Programmpfade ist diese Klasse von Redundanz meist eine Grundanforderung statt einer Option.

Gateways vervollständigen das Broadcast-Bild. RAVENNA-fähige Gateways und Interface-Konverter binden bestehende AES3-, MADI- und Analogtechnik in die IP-Domäne ein und erlauben Anlagen, die Infrastruktur schrittweise statt auf einmal zu migrieren. Kombiniert mit den Verwaltungswerkzeugen des Ökosystems kann eine Broadcast-Anlage RAVENNA-Audio-Essences neben ST-2110-Video betreiben und dabei eine gemeinsame Timing-Referenz teilen.

• ST 2110-30: PCM-Audio-Essence mit den Konformitätsstufen A, B und C.
• ST 2110-31: transparenter AES3-Transport mit dem AM824-Payload-Format.
• ST-2059-2-PTP-Profil für die Angleichung an das Broadcast-Timing.
• ST-2022-7-Klasse nahtloser Redundanz, wo vom Produkt implementiert.

RAVENNA in ProAV-Installationen

Außerhalb des Broadcast ist RAVENNA eine praktische Grundlage für professionelle AV-Systeme geworden: Multiroom-Installationen, große Veranstaltungsorte, Stadien und Campus-Projekte im großen Maßstab. Statt Punkt-zu-Punkt-Verkabelung mit Analog oder AES3 routet Audio über das IP-Netzwerk; eine einmal angeschlossene Quelle kann in jede Zone verteilt werden, und Routing-Änderungen werden zur Konfiguration statt zur Neuverkabelung. Gut ausgelegte Systeme können mehrere hundert oder sogar Tausende gleichzeitiger Streams tragen.

Die Formatflexibilität der Plattform spielt auf dieser Skala eine Rolle. Ein einzelnes RAVENNA-Netzwerk kann Streams mit unterschiedlichen Abtastraten und Datenformaten gleichzeitig tragen, und mehrere Medientakte können parallel laufen; so können ein kritischer Live-Pfad und eine Hintergrundmusik-Verteilung koexistieren, ohne jedem Gerät einen Kompromiss aufzuzwingen. Die Synchronisierung bleibt über all dies phasengenau.

ProAV-Installationen profitieren außerdem von RAVENNAS Passung zu konvergierten Unternehmensnetzwerken. Audio kann auf derselben gemanagten Infrastruktur laufen wie Buchungssysteme, Digital Signage und Office-Verkehr, sobald VLANs, QoS und Multicast-Verhalten mit der IT-Abteilung abgestimmt sind. Das hält Installations- und Betriebskosten näher an Standard-Netzwerkprojekten als an maßgefertigten Mediensystemen.

• Multiroom- und Campus-weites Routing ohne Punkt-zu-Punkt-Neuverkabelung.
• Hunderte bis Tausende gleichzeitiger Audiostreams auf Standard-Switches.
• Gemischte Abtastraten, Formate und Medientakte in einem Netzwerk.
• Koexistenz mit Unternehmens-IT-Verkehr unter einer geplanten QoS- und Multicast-Richtlinie.

Latenzklassen und Synchronisierung

Das Latenzmodell von RAVENNA ist bewusst flexibel: Die Latenz wird pro Stream konfiguriert statt systemweit festgelegt. Auf einem sauber ausgelegten LAN sind für interaktive und nah an der Bühne liegende Pfade Latenzen im Sub-Millisekunden-Bereich erreichbar, während dieselbe Plattform für Streams über WAN-Distanzen mit deutlich größeren Puffern konfiguriert werden kann. Jeder Stream erhält das Budget, das seine Anwendung tatsächlich braucht.

Die Zahlen hängen unmittelbar mit der Paketierung zusammen. RAVENNA unterstützt Paketgrößen von 1 Sample pro Paket bis zu 192. Kleinere Pakete verkürzen den Paketierungsanteil der Latenz zum Preis von mehr Paketen pro Sekunde Audio; größere Pakete wirken umgekehrt. Die Gesamtlatenz ist die Summe aus Paketierungszeit, Netzwerklaufzeit und De-Jitter-Puffer des Empfängers; Abtastrate, Paketgröße und Netzwerkdesign setzen zusammen die erreichbare Untergrenze.

Die Synchronisierung übernimmt PTPv2 (IEEE 1588-2008), das eine gemeinsame Zeitbasis mit Nanosekunden-Präzision verteilt. RAVENNA erreicht eine sub-sample-genaue Ausrichtung über Knoten hinweg, und Multi-Site-Installationen können den Takt über GPS disziplinieren, sodass entfernte Anlagen Phase wie Frequenz teilen. Die Medientakt-Verteilung ist phasengenau – das hält große verteilte Systeme wirklich zeitausgerichtet, statt nur mit derselben Rate zu laufen.

• Latenz pro Stream: kein erzwungener systemweiter Standardwert.
• Sub-Millisekunden-Betrieb ist auf gut ausgelegten LANs möglich; größere Budgets passen zu WAN-Pfaden.
• 1 bis 192 Samples pro Paket: Tausch von Latenz gegen Paket-Overhead.
• PTPv2-Zeitbasis (IEEE 1588-2008) mit sub-sample-genauen, phasenausgerichteten Medientakten.

Das RAVENNA-Geräte-Ökosystem

Weil die Technologie offen ist, umfasst das RAVENNA-Ökosystem die Gerätekategorien, die eine echte Installation braucht: Mischpulte und Processing-Kerne, Stageboxes und Mikrofonvorstufen-Interfaces, Formatkonverter und Gateways für AES3, MADI und Analog, Playout- und Aufnahmesysteme sowie Monitoring-Werkzeuge. Produkte implementieren RAVENNA nativ und interoperieren auf Stream-Ebene, statt den Control-Stack eines Herstellers zu klonen.

Beispielhafte Hersteller zeigen die Breite: Lawo baut RAVENNA-fähige Pulte und I/O-Infrastruktur, Merging Technologies bietet Interfaces und Playout-Systeme, und DirectOut ist auf Konverter und Gateways spezialisiert. Es handelt sich um sachliche Beispiele von Ökosystem-Mitgliedern, nicht um eine Empfehlungsliste; die Beschaffung sollte jedes Produkt anhand seiner eigenen Dokumentation bewerten.

Oberhalb der Streams sitzt die Verwaltungsschicht. RAVENNA-Implementierungen nutzen üblicherweise Bonjour/mDNS für die Erkennung mit RTSP-artiger Verbindungsverwaltung, und größere Installationen koordinieren Geräte über Orchestrierungs- und Steuerungssysteme – NMOS- und Ember+-Integrationen sowie Verwaltungsplattformen der großen Ökosystem-Anbieter werden alle in der Praxis eingesetzt. Wie bei den Geräten sind die Entscheidungen der Steuerungsschicht produktspezifisch und sollten früh im Design bestätigt werden.

In diesem Ökosystem binden sich die SoundNet-Module ebenfalls über den standardmäßigen SAP-Discovery-Modus ein und bieten neben kanalarmen, besonders wirtschaftlichen Lösungen vielfältige OEM-Entwicklungsmodelle.

• Pulte, Stageboxes, Konverter, Gateways, Playout-Systeme und Monitoring-Werkzeuge.
• Implementierungen von mehreren Herstellern, darunter Lawo, Merging Technologies, DirectOut und SoundNet.
• Bonjour/mDNS-Erkennung mit RTSP-artiger Verbindungsverwaltung.
• Steuerung über NMOS, Ember+ und Hersteller-Orchestrierungsplattformen, je nach Produkt.

SoundNet-Module im RAVENNA-Ökosystem

RAVENNA-Geräte bieten einen AES67-Interoperabilitätsmodus — und genau hier setzt das SoundNet-Portfolio an: Die Module der YW-Serie implementieren die AES67-Transport- und PTP-Synchronisationsebene, auf die RAVENNA aufbaut. Hersteller von Mischpulten, Prozessoren und Verstärkern erhalten so ohne Lizenzierung eines proprietären Stacks einen direkten Weg in RAVENNA-Netzwerke. Die Kanalzahl skaliert von 4×4 bis 128×128 bei 48/96/192 kHz.

Ergänzt werden die Module durch Werkzeuge, die direkt im Live-Netzwerk arbeiten: AES67 Handy ist ein mobiler Controller, der RAVENNA-Geräte im LAN findet, Live-Kanäle überwacht und die Lautstärke von iPhone, iPad oder Android aus regelt; der Open-Source-Stream Monitor hält AES67-Multicast-Streams auf dem Ingenieurs-Laptop im Blick. Die AES67-LINK-GUI-Software verbindet die DSP-Steuerung perfekt mit AES67, legt die gesamte API offen und unterstützt tiefgehende ODM/OEM-Entwicklung.

• AES67-Endgeräte für RAVENNA-Netzwerke: Die Module sprechen dieselbe PTP/RTP-Ebene, auf der RAVENNA-Interoperabilität beruht
• Skalierbar von 4×4-Edge-Geräten bis zum 128×128 Mini-PCI-High-Density-Transport
• Kanalarme, wirtschaftliche Optionen: Das wirtschaftliche 4×4-Modul YWR04 deckt Basis-Endgeräte mit voller AES67-Funktionalität zum besten Preis-Leistungs-Verhältnis ab
• Standardmäßige SAP-Stream-Discovery: Multicast-Streams werden als Standard-SAP/SDP-Sessions angekündigt, sodass SoundNet-Endgeräte und RAVENNA-Geräte ihre Streams gegenseitig finden
• AES67 Handy: RAVENNA-Geräte vom Smartphone oder Tablet aus finden, überwachen und steuern
• Verschiedene OEM-Entwicklungsmodelle: von Modulintegration und Branding-fertiger Serien bis zur kundenspezifischen Entwicklung für Ihre Produktlinie

Was RAVENNA nicht ist: Grenzen und Missverständnisse

RAVENNA ist ein Set von Technologielösungen, kein einzelner geschlossener Standard mit einer Compliance-Bescheinigung. Geräte unterscheiden sich darin, welche Teile sie implementieren – Payload-Formate, Abtastraten, Kanalzahlen, Redundanz. „RAVENNA-Fähigkeit“ auf einem Datenblatt ist daher der Anfang einer Bewertung, nicht ihr Ende. Die Vergleichstabelle auf dieser Seite zeigt, wie viel breiter der optionale Raum von RAVENNA ist als die eingeschränkten Profile von AES67 und ST 2110.

Wenn RAVENNA-Technik mit reinen AES67-Geräten verbunden wird, liegen die Grenzen bei Erkennung und Steuerung. AES67 definiert beides nicht, während RAVENNA-Implementierungen typischerweise über Bonjour/mDNS erkennen und Verbindungen über die eigenen Werkzeuge verwalten. Audio kann einwandfrei fließen, sobald die Streams stehen; deren Aufbau kann aber auf der AES67-Seite manuelle SDP-Eingaben oder einen Drittanbieter-Controller erfordern, und die Stream-Parameter selbst müssen innerhalb des AES67-Profils bleiben: 48 kHz, die vereinbarte Paketzeit, lineares PCM und begrenzte Kanalzahlen.

Die Extras überschreiten diese Grenze nicht. DSD- und DXD-Formate und sehr hohe Kanalzahlen pro Stream haben kein AES67-Gegenstück, und Paketzeiten jenseits der für AES67 verpflichtenden 1 ms – etwa RAVENNAs 192-Sample-Pakete – sind in AES67 nur optional. Diese Fähigkeiten bleiben daher auf der RAVENNA-Seite eines hybriden Systems. Die Planung einer Installation bedeutet, explizit zu entscheiden, welche Streams in der Interoperabilitätswelt leben und welche nativ bleiben.

RAVENNA für Ihr System wählen

RAVENNA verdient seinen Platz, wenn ein Projekt das braucht, was die vollständige Plattform bietet: dichte Mehrkanal-Verteilung, gemischte Formate und Abtastraten, Latenzsteuerung pro Stream, Redundanz und Offenheit für viele Hersteller – im Broadcast- wie im ProAV-Maßstab. Anlagen, die wachsende Kanalzahlen, zusätzliche Räume oder mit der Zeit zusammenwachsende Systeme erwarten, profitieren von einer Plattform, deren Obergrenze weit über den heutigen Anforderungen liegt.

Wenn eine Installation nur Audio über ein gemischtes Hersteller-Ökosystem hinweg austauschen muss, genügt womöglich AES67-Interoperabilität – und RAVENNA-Geräte übernehmen diese Rolle ebenfalls, denn das AES67-Subset ist eingebaut. Der Entscheidungspunkt ist, wie viel der breiteren Plattform Sie nutzen wollen. Ein System, das 48-kHz-Stereo-Verteilung nie überschreitet, gewinnt wenig durch DSD-Unterstützung, während eine Broadcast- oder Campus-Anlage schnell an die Grenzen eingeschränkter Profile stößt.
